Verstärkerrelais Dräger

Dräger Verstärkerrelais M25716-01 für Oxylog und Ventilog

Oxylog und Ventilog sind pneumatisch gesteuerte Beatmungsgeräte – ihre Steuerung läuft nicht über Elektronik, sondern über Gasdrücke. Das Verstärkerrelais ist ein Bauteil dieser Steuerung: Es setzt ein schwaches Steuersignal in einen kräftigeren Gasstrom um, so wie ein elektrisches Relais einen kleinen Strom nutzt, um einen großen zu schalten.

Für den Anwender heißt das: Dieses Teil ist mit dafür verantwortlich, dass Umschaltpunkte und Zeiten stimmen. Ein Relais, das nicht mehr sauber arbeitet, verändert das Beatmungsmuster.

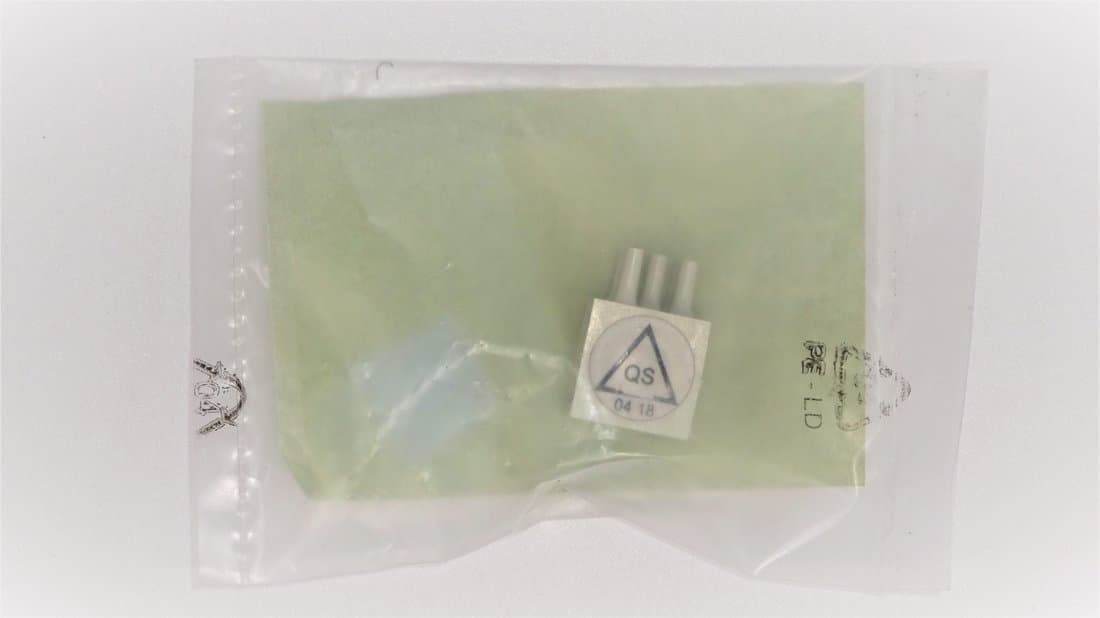

Angeboten wird ein neues, originalverpacktes Teil mit der Referenz M25716-01.

Lieferumfang

• 1 × Dräger Verstärkerrelais, REF M25716-01, originalverpackt

Technische Daten

• Hersteller: Dräger (Originalteil)
• Referenz: M25716-01
• Bezeichnung: Verstärkerrelais
• Funktion: pneumatisches Steuerbauteil im Gasweg
• Vorgesehen für: gängige Dräger Oxylog und Ventilog
• Lieferzustand: neu und originalverpackt

Passung prüfen

Oxylog und Ventilog gibt es jeweils in mehreren Generationen. Gleichen Sie die Referenz M25716-01 mit dem Aufdruck auf dem verbauten Teil oder mit Ihrer Ersatzteilliste ab, bevor Sie bestellen.

Bei pneumatischen Steuerbauteilen ist das besonders wichtig: Sie sehen sich äußerlich ähnlich, unterscheiden sich aber in den Ansprechdrücken. Ein Relais mit abweichendem Ansprechverhalten verändert Umschaltpunkte und Zeiten, ohne dass das Gerät eine Fehlermeldung ausgibt – bei einem rein pneumatischen Gerät gibt es keine Elektronik, die den Fehler bemerken könnte. Schicken Sie uns im Zweifel ein Foto des ausgebauten Teils samt Beschriftung.

Einbau und anschließende Prüfung

Beatmungsgeräte fallen unter Anlage 1 Nummer 1.5 der Medizinprodukte-Betreiberverordnung. Die Instandhaltung ist nach § 7 MPBetreibV Personen vorbehalten, die dafür Sachkenntnis, Schulung und Ausstattung mitbringen, und nach der Instandsetzung ist eine sicherheitstechnische Kontrolle nach § 12 MPBetreibV durchzuführen.

Weil das Relais in der Steuerung sitzt, gehören in den Prüfumfang die abgegebenen Volumina, die eingestellten Zeiten und die Umschaltpunkte – also genau die Größen, die ein fehlerhaftes Relais verändern würde.

Das Teil richtet sich damit an Medizintechnik-Abteilungen, Servicebetriebe und Fachhändler. Ohne eigenen technischen Dienst: Wir übernehmen Einbau und Prüfung.

Anwendungsbereiche

• Instandsetzung eines Oxylog oder Ventilog
• Turnusmäßiger Tausch im Rahmen der Wartung
• Ersatzteilhaltung in der Medizintechnik-Werkstatt
• Aufbereitung eines gebraucht erworbenen Geräts
• Reservehaltung für Häuser mit mehreren pneumatischen Beatmungsgeräten

Versand und Service

Versand als Paket. Weitere Ersatzteile für Oxylog und Ventilog – Faltenbälge, Akkupacks, Ventile – führen wir ebenfalls, ebenso komplette aufbereitete Geräte mit gültiger STK. Bei Fragen zur Referenz oder zur Übernahme von Einbau und Prüfung erreichen Sie uns unter +49 202 75 840 800 oder per E-Mail an info@belamed.de.
