Dräger O2-Flowmeter 16 l/min mit NIST-Anschlussschlauch 1,2 m | MP04576

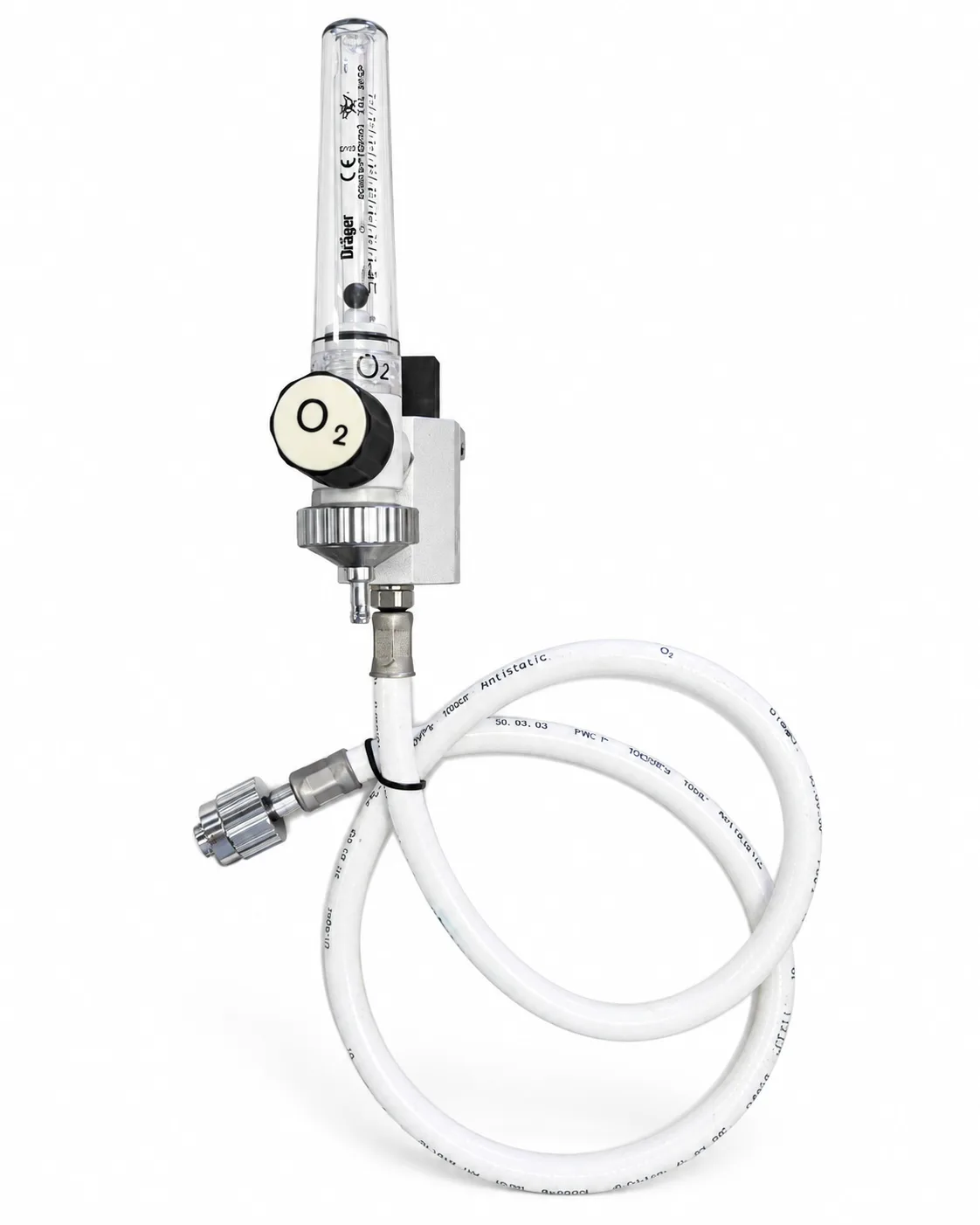

Dräger O2-Flowmeter 16 l/min mit Schienenklaue und NIST-Anschlussschlauch

Durchflussmesser von Dräger zum Dosieren von Sauerstoff für Inhalation oder Insufflation bei spontan atmenden Patienten. Der Flow wird am Handrad eingestellt und an der Kugel in der Flowröhre abgelesen. Die Ausführung MP04576 wird mit der Schienenklaue an eine Normschiene gesetzt und über den fest montierten Schlauch mit NIST-Verschraubung mit Sauerstoff versorgt. Dräger führt diese Variante in der Bestellliste als Ausführung für die Anästhesie.

Lieferumfang

• 1 Dräger O2-Durchflussmesser 16 l/min, Sachnummer MP04576
• Schienenklaue, am Gerät montiert
• O2-Anschlussschlauch mit NIST-Verschraubung, 1,2 m, am Gerät montiert
• Schlauchtülle am Gasausgang

Nicht enthalten sind Anfeuchter, Vernebler, Patientenschlauch, Maske und Nasenbrille.

Technische Daten

• Gasart: Sauerstoff
• Einstellbereich: bis 16 l/min
• Betriebsdruck: 4,5 bar
• Genauigkeit bei 4,5 bar, 1013 hPa und 20 °C: ±10 % vom Einstellwert, beim kleinsten Einstellwert ±15 %
• Ablesung: an der Oberkante der Kugel
• Betrieb: 10 bis 40 °C, 700 bis 1200 hPa, 0 bis 95 % relative Feuchte ohne Betauung
• Lagerung und Transport: −20 bis 70 °C
• Betrieb in der Nähe von MRT-Geräten: bis zur 20-mT-Linie

Die Skala ist auf 20 °C und 1013 hPa bezogen. Bei anderem Umgebungsdruck oder anderer Temperatur weicht der tatsächliche Flow vom abgelesenen Wert ab; die Gebrauchsanweisung von Dräger enthält dafür eine Umrechnung.

Anschluss und Montage

Die Schienenklaue wird auf die Normschiene gesetzt und nach unten gedrückt, bis sie fest sitzt. Zum Abnehmen wird der Knopf an der Klaue gedrückt. Der Anschlussschlauch wird mit der NIST-Überwurfmutter an einen O2-Ausgang mit NIST-Gewinde geschraubt. Am Dräger Primus gibt es dafür optional einen externen O2-Ausgang für einen zusätzlichen O2-Flowmeter. Der Schlauch hat keinen Stecker für eine Wandentnahmestelle; für den Betrieb direkt an der zentralen Gasversorgung ist diese Ausführung nicht vorgesehen.

Bedienung

Das Handrad wird gegen den Uhrzeigersinn geöffnet, die Kugel steigt in der Flowröhre. Der eingestellte Flow wird an der Oberkante der Kugel abgelesen. Geschlossen wird das Handrad im Uhrzeigersinn mit wenig Kraft, weil sonst der Dichtsitz beschädigt wird. Der Durchflussmesser darf nicht in direktem Sonnenlicht betrieben werden und muss frei von Öl und Fett bleiben.

Zusätzlich benötigte Teile

• O2-Versorgung mit NIST-Anschluss und 4,5 bar Betriebsdruck
• Normschiene zur Befestigung
• Applikationsmittel für den Patienten, zum Beispiel Schlauch mit Maske oder Nasenbrille
• Bei Bedarf Anfeuchter oder Vernebler, der mit Überwurfmutter am Gasausgang verschraubt wird

Zustand und Prüfung

Gebraucht, Originalteil von Dräger, von uns vor dem Versand funktionsgeprüft. Dräger sieht für den Durchflussmesser eine Inspektion alle 5 Jahre vor: Beschriftung, Anschlussteile, Gasartkennzeichnung, Dichtring am Gasausgang, Anschlussschlauch sowie Druckdom mit Dichtring auf Risse und Verschmutzung prüfen, danach Funktionsprüfung. Vor jedem Einsatz wird das Gerät auf Beschädigungen kontrolliert, besonders auf Risse im Druckdom. Mindestens einmal im Jahr wird der drucklose Druckdom abgeschraubt und das Gewinde geprüft.

Versand und Service

Versand als Paket. Bei Abnahme mehrerer Artikel nennen wir auf Anfrage einen Paketpreis. Fragen zu Anschluss und Zubehör beantworten wir unter +49 202 75 840 800 oder per E-Mail an info@belamed.de.
