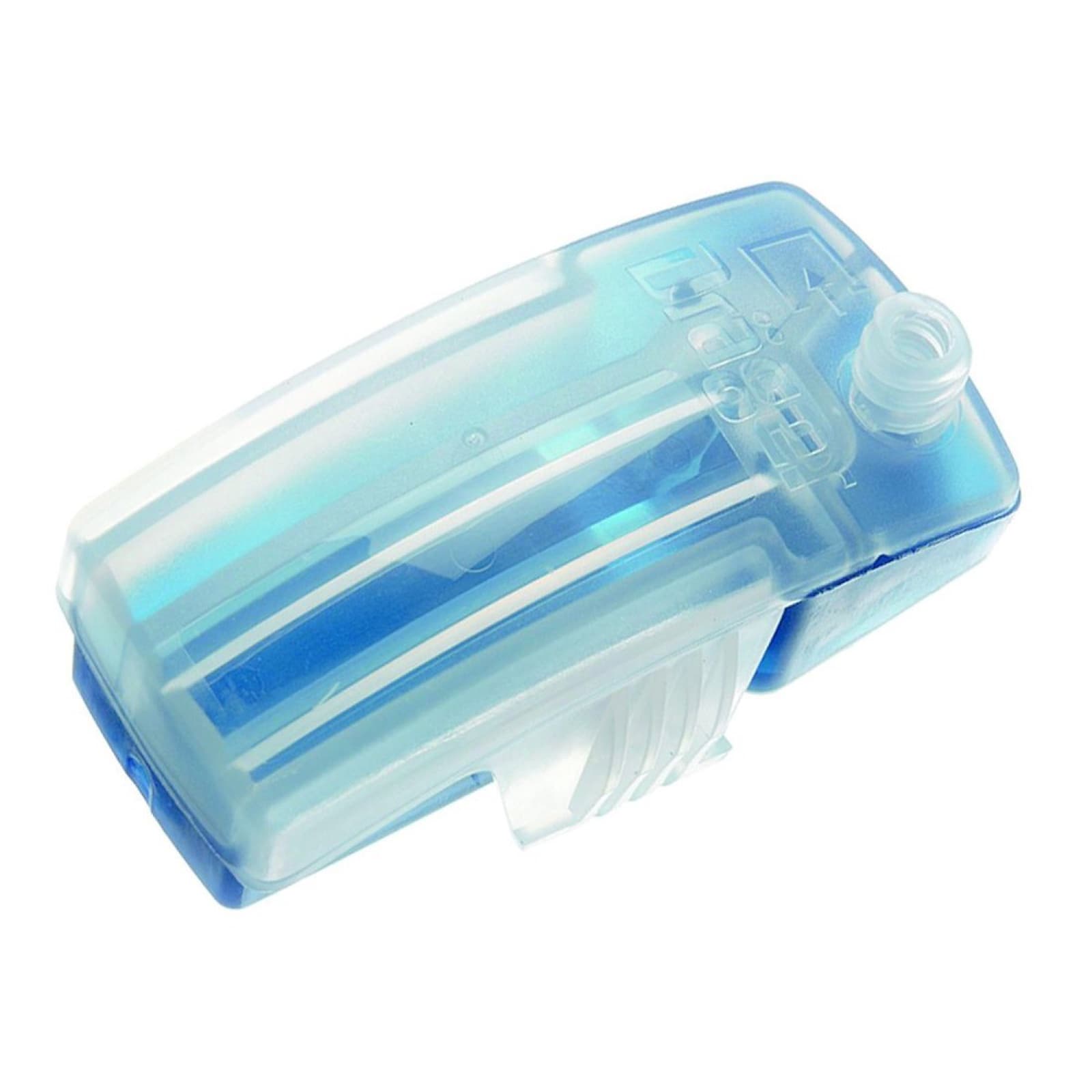

Wasserfalle WaterLock® 2 Dräger

Dräger WaterLock 2 – die Wasserfalle für die Atemgasmessung

Ausgeatmete Luft ist wasserdampfgesättigt. Auf dem Weg zur Messzelle kondensiert dieses Wasser – und flüssiges Wasser in der optischen Bank bedeutet: Messung gestört, im schlimmsten Fall Gerät beschädigt. Die Wasserfalle ist das Bauteil, das genau das verhindert.

Das WaterLock 2 ist Drägers zweite Generation und unterscheidet sich in einem entscheidenden Punkt von einfachen Wasserfallen: Es arbeitet mit zwei hydrophoben Membranen statt einer.

Wie es funktioniert

Kernstück sind Filter aus einer hydrophoben, mikroporösen PTFE-Membran mit 0,2 µm Porengröße. Für Kondenswasser, Bakterien und Keime ist diese Membran undurchlässig; das Messgas und der Wasserdampf passieren sie dagegen mit nur geringem Druckabfall.

Das Messgas wird von einer Pumpe angesaugt und vor der optischen Bank von flüssigem Wasser befreit. Ein zweiter Gasstrom läuft über den Wasserbehälter und einen weiteren Filter – er entwässert den ersten Filter fortlaufend und verhindert, dass die Wasserfalle bei hohem Wasseranfall dichtsetzt.

Genau dieser zweite Weg ist der Grund, warum das WaterLock 2 auch bei Minimal-Flow-Narkosen ein sauberes Kapnogramm liefert – dort fällt besonders viel Kondensat an, und einfache Wasserfallen kommen an ihre Grenze.

Der zweite Vorteil: Schutz bei Kontamination

Weil beide Gaswege – Probengas und Spülgas – über eine Membran laufen, bleibt das Messsystem selbst dann geschützt, wenn der Probengasschlauch versehentlich kontaminiert wird, etwa beim Patientenwechsel.

Zusätzlich sitzen zwei selbstversiegelnde Filterelemente im Gasstrom. Ihr praktischer Nutzen liegt in der Anzeige: Sie verfärben sich bei Verschluss blau. Sie müssen also nicht raten, ob die Wasserfalle noch arbeitet – Sie sehen es.

Standzeit, Entleeren und Wirtschaftlichkeit

Dräger gibt eine garantierte Standzeit von vier Wochen an. Innerhalb dieser Zeit kann die Wasserfalle beliebig oft entleert und weiterverwendet werden: Sie wird einfach dekonnektiert und das Wasser mit einer Spritze durch den Wasserfallenanschluss abgesaugt. Ein Sichtfenster zeigt den Füllstand, das Klicksystem macht den Wechsel werkzeuglos.

Rechnerisch ergibt das 13 Wasserfallen pro Gerät und Jahr – deshalb bietet Dräger sie in 12er-Sets an, mit denen sich der Jahresbedarf eines Narkosegeräts praktisch abdecken lässt. Wenn Sie mehrere Geräte betreiben, fragen Sie uns nach Sets statt Einzelstücken.

Umrüstung und Passung

Vorhandene Narkosegeräte lassen sich in der Regel eigenständig auf WaterLock 2 umrüsten. Ob das bei Ihrem Gerät zutrifft und welche Aufnahme verbaut ist, klären wir gern vorab – schicken Sie uns Modellbezeichnung oder ein Foto der bisherigen Wasserfallenaufnahme. Die GTIN dieses Artikels lautet 4048675425533.

Anwendungsbereiche

• Narkosegeräte mit Atemgasmessung
• Kapnografie im OP und auf der Intensivstation
• Minimal-Flow-Narkosen mit hohem Kondensatanfall
• Turnusmäßiger Wechsel im Vierwochenrhythmus
• Reservehaltung, damit der Wechsel nicht am fehlenden Teil scheitert

Versand und Service

Versand als Paket. Für Jahresbedarf und Mehrgerätebetrieb fragen Sie nach 12er-Sets: +49 202 75 840 800 oder info@belamed.de. Wir sagen Ihnen auch, ob Ihr vorhandenes Gerät bereits auf WaterLock 2 ausgelegt ist oder umgerüstet werden muss.
