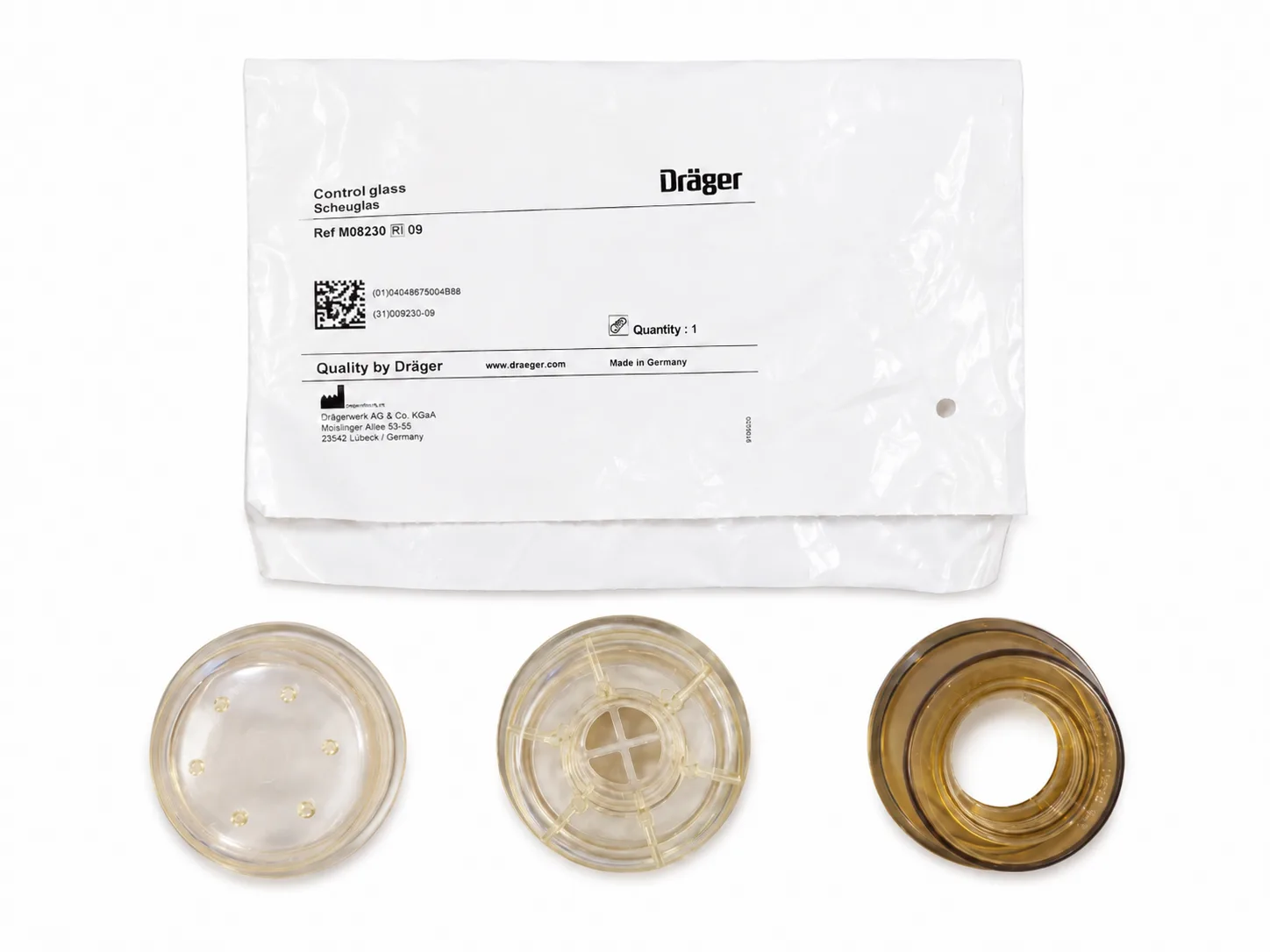

Dräger Schauglas für Kreissystem und Ventile - geschlossen oder offen für O2-Sensor - gebraucht & refurbished

Das Schauglas ist die durchsichtige Kuppel über dem Ventilteller im Ein- und Ausatemventil. Sie erfüllt zwei Aufgaben gleichzeitig: Sie dichtet den Ventilraum ab, und sie macht sichtbar, ob sich der Ventilteller bei jedem Atemzug hebt und wieder sauber schließt. Diese Sichtkontrolle gehört zu den Standard-Prüfpunkten vor jeder Narkose und bei jeder sicherheitstechnischen Kontrolle.

Das hängt davon ab, ob in Ihrem Atemsystem an dieser Stelle ein Sauerstoffsensor sitzt. Die geschlossene Ausführung M09230 hat keine Bohrung und wird dort eingesetzt, wo nicht gemessen wird. Sitzt am Ventil ein O2-Sensor, wählen Sie eine der beiden offenen Ausführungen - der Sensor wird dort direkt in die Öffnung des Schauglases gesetzt. Wenn Sie unsicher sind, schicken Sie uns ein Foto Ihres Ventils, dann sagen wir Ihnen, welches Teil passt.

Am Gewinde und am Einsatzort. Die Ausführung M21482 hat ein Gewinde und nimmt die Sensoren von Oxydig und Anemone auf; sie wird auch bei FGE beziehungsweise Ventilog 3 mit der älteren Kabelausführung verwendet und passt an Kreissystem ISO, COSY und das Kompaktatemsystem von Cato und Cicero. Die Ausführung 8604344 hat kein Gewinde und gehört zur O2-Messung am Fabius mit dem neueren O2-Kabel; sie passt an das Kreissystem COSY 1.x und 2.x. Im Zweifel gilt: Schauen Sie auf Ihren Sensor beziehungsweise Ihr O2-Kabel, oder schicken Sie uns ein Foto.

Die geschlossene Ausführung M09230 und die offene Ausführung M21482 passen an das Dräger Kreissystem ISO, das Kreissystem COSY und das Kompaktatemsystem der Geräte Cato und Cicero. Die offene Ausführung 8604344 gehört an das Kreissystem COSY 1.x und 2.x mit dem neuen O2-Kabel am Fabius. Damit decken die drei Varianten einen großen Teil der Dräger Narkosearbeitsplätze ab. Nennen Sie uns im Zweifel Ihr Gerät und Ihr Kreissystem, wir prüfen die Passung vor dem Versand.

Typische Gründe sind Risse, Haarrisse rund um den Rand, eine eingetrübte oder milchig gewordene Oberfläche und eine Dichtfläche, die nicht mehr sauber aufliegt. Ein eingetrübtes Schauglas ist mehr als ein Schönheitsfehler: Wenn Sie den Ventilteller nicht mehr sicher sehen können, fällt eine der wichtigsten Sichtkontrollen am Atemsystem weg. Ein undichtes Schauglas verfälscht ausserdem die Dichtheitsprüfung des gesamten Systems.

In der Praxis lohnt es sich, den Ventilteller gleich mitzunehmen - die Keramikausführung mit der Sachnummer M23225 ist wiederverwendbar und wird üblicherweise zusammen mit dem Schauglas kontrolliert. Auch die Dichtringe des Ein- und Ausatemventils sind günstige Verschleißteile. Wenn die gesamte Ventileinheit hinüber ist, gibt es das Einatemventil ISO komplett unter der Sachnummer M32008.

Bauteile des Atemsystems werden nach der Aufbereitungsanweisung von Dräger für das jeweilige Kreissystem gereinigt und aufbereitet - die zulässigen Verfahren und Temperaturen entnehmen Sie bitte den Unterlagen Ihres Systems. Ein Hinweis aus den Dräger-Unterlagen ist dabei wichtig: Dampfsterilisation beschleunigt den natürlichen Alterungsprozess von Gummiteilen, deshalb sind häufige Prüfungen auf Dichtheit und festen Sitz nötig. Wir liefern das Teil gereinigt und geprüft aus.
