Dräger Primus O2-Druckminderer mit Drucksensor, BS 341-1 (UK) | 8603708

Dräger Primus O2-Druckminderer mit Drucksensor – UK-Ausführung BS 341-1

Druckminderer von Dräger für die O2-Reservegasflasche am Narkosegerät Primus. Er wird auf das Flaschenventil geschraubt, reduziert den Flaschendruck auf den Versorgungsdruck des Geräts und meldet über den eingebauten Drucksensor den Flaschendruck an den Primus. Die Reservegasflasche übernimmt die Sauerstoffversorgung, wenn die zentrale Gasversorgung ausfällt. Der Druckminderer stammt von einem Primus und hat einen Flaschenanschluss nach britischer Norm BS 341-1.

English summary

Dräger pressure reducer with pressure sensor for the oxygen (O2) backup cylinder on the Dräger Primus anaesthesia workstation, part number 8603708. UK version: the cylinder connection complies with BS 341-1. It does not fit cylinder valves to DIN 477 as used in Germany.

• Included: pressure reducer with built-in pressure sensor, high-pressure gas hose to the machine, sensor cable with angled connector
• Not included: gas cylinder, cylinder holder, straps
• Connection: reducer on the cylinder valve, gas hose to the O2 backup cylinder inlet on the rear gas supply block, sensor cable to the socket above the inlet
• Function: the Primus shows the cylinder pressure on screen and monitors the backup supply
• Condition: used, original Dräger part, removed from a Primus
• Not function-tested by us. It must be checked by qualified service personnel before use
• Outlet pressure and maximum cylinder pressure: see the type label on the reducer

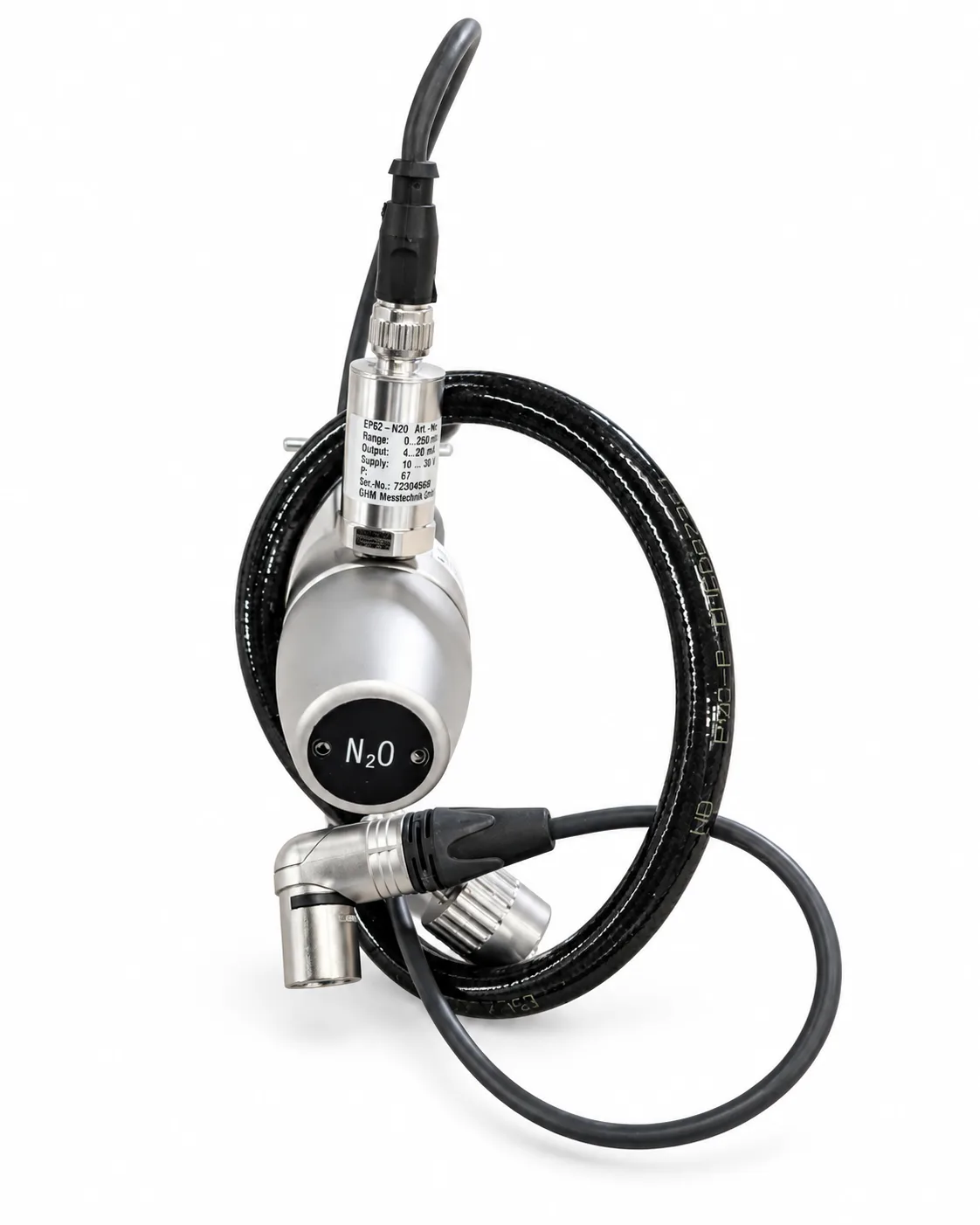

The matching N2O pressure reducer in UK version is also available. Questions and quotes, including a bundle price for several items: +49 202 75 840 800 or info@belamed.de. We answer in English. Delivery to the United Kingdom is possible; please ask for a quote including shipping.

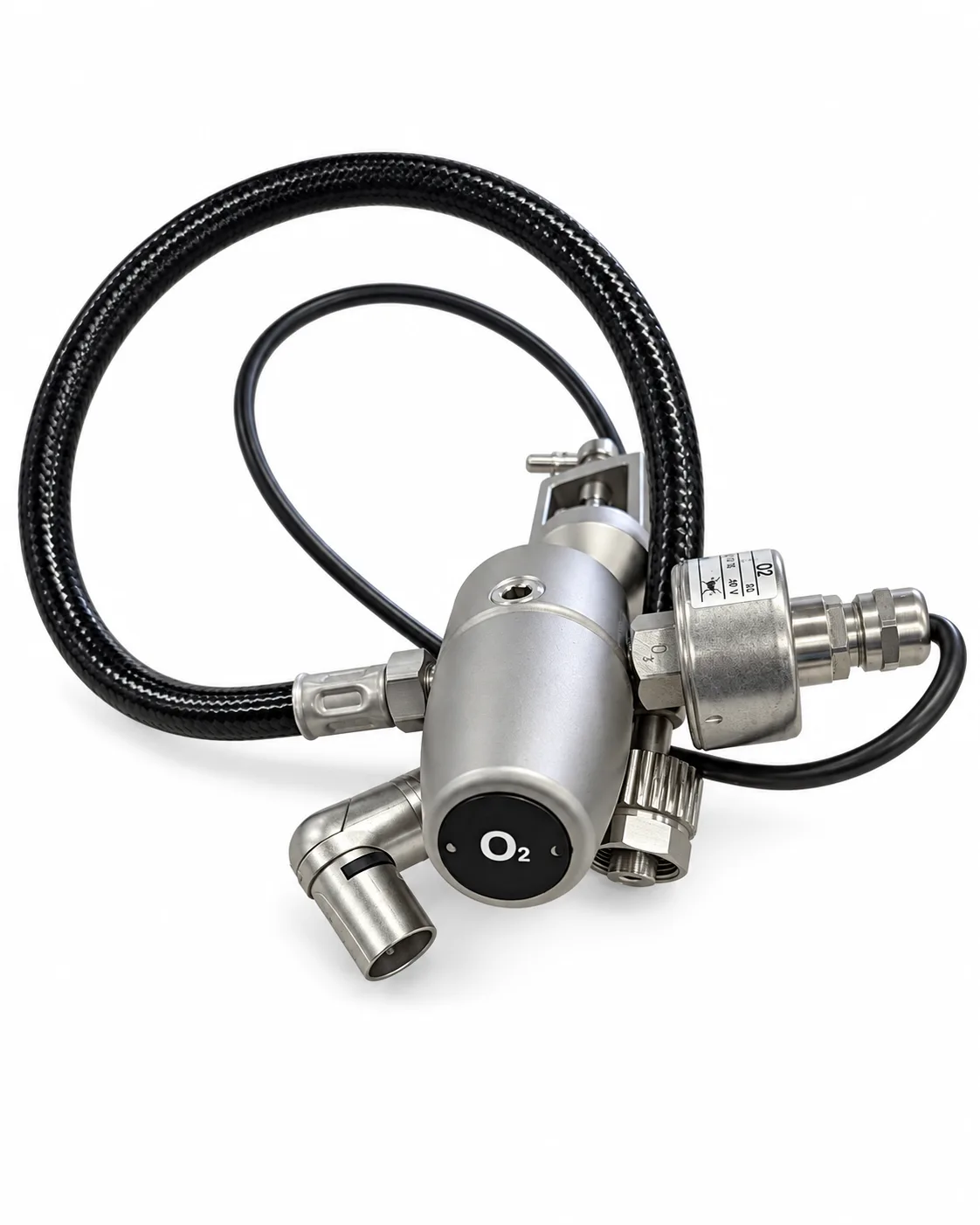

Lieferumfang

• 1 Dräger O2-Druckminderer mit Drucksensor, Sachnummer 8603708
• Druckgasschlauch zum Gaseingang des Primus, am Druckminderer montiert
• Sensorkabel mit Winkelstecker, am Drucksensor montiert

Nicht enthalten sind Gasflasche, Flaschenhalter und Gurte.

UK-Ausführung: Flaschenanschluss nach BS 341-1

Der Anschluss zum Flaschenventil entspricht der britischen Norm BS 341-1. Der Druckminderer passt damit an O2-Flaschen mit britischem Ventilanschluss. An Flaschenventile nach DIN 477, wie sie in Deutschland üblich sind, passt er nicht. Bitte prüfen Sie vor der Bestellung, welchen Ventilanschluss Ihre Gasflaschen haben. Adapter zwischen Flaschenanschlüssen verschiedener Normen bieten wir nicht an.

Anschluss am Primus

Die Gebrauchsanweisung des Primus beschreibt den Anschluss der Reservegasflaschen an der Geräterückseite so:

• Volle Flasche in den Flaschenhalter stellen und mit den Gurten sichern
• Druckminderer am Flaschenventil montieren
• Druckgasschlauch am O2-Gaseingang für die Reservegasflasche am Gasversorgungsblock anschrauben; die beiden hinteren äußeren Anschlüsse sind für die Reservegasflaschen vorgesehen
• Leitung des Drucksensors an den Anschluss über dem Gaseingang stecken
• Flaschenventil langsam öffnen und die Anzeige prüfen
• Flaschenventil wieder schließen

Dräger schreibt vor, am Primus nur Dräger-Druckminderer zu verwenden, die für das Gerät geeignet sind. Alle Teile der Sauerstoffversorgung müssen frei von Öl und Fett bleiben.

Betrieb und Anzeige

Bei geöffnetem Flaschenventil und ausreichendem Flaschendruck leuchtet die zugehörige LED am Gerät grün, der Flaschendruck wird am Bildschirm angezeigt. Bleibt die LED dunkel, werden der Stecker des Drucksensors, der Druckminderer und der Flaschendruck geprüft. Im Menü Standardeinstellungen wird festgelegt, welche Gasversorgungen vorhanden sind; nur diese prüft der Primus im Selbsttest und überwacht sie im Betrieb. Solange die zentrale Gasversorgung ausreicht, bleibt das Flaschenventil geschlossen, weil sonst Gas aus der Reserveflasche entnommen werden kann. Der Versorgungsdruck am Gaseingang des Primus muss zwischen 2,7 und 6,9 bar liegen.

Zusätzlich benötigte Teile

• O2-Gasflasche mit Ventilanschluss nach BS 341-1
• Flaschenhalter mit Gurten am Primus
• Primus mit Gaseingang und Sensoranschluss für die O2-Reservegasflasche

Zustand und Prüfung

Gebraucht, Originalteil von Dräger. Der Druckminderer wurde von uns nicht funktionsgeprüft; Dichtheit, Ausgangsdruck und Funktion des Drucksensors sind nicht kontrolliert. Vor dem Einsatz muss er von qualifiziertem Servicepersonal geprüft werden. Technische Daten wie Ausgangsdruck und maximaler Flaschendruck stehen auf dem Typenschild des Druckminderers.

Versand und Service

Versand als Paket. Den passenden N2O-Druckminderer in UK-Ausführung führen wir ebenfalls; bei Abnahme mehrerer Artikel nennen wir auf Anfrage einen Paketpreis. Fragen beantworten wir unter +49 202 75 840 800 oder per E-Mail an info@belamed.de.
