GCX M-Serie WMM-0001-01B – Schwenkarm zur Wandmontage

Ein Monitor, der auf der Fensterbank steht, ist im Weg. Ein Monitor an der Wand ist es nicht. Der GCX-Schwenkarm der M-Serie ist die Standardlösung dafür in Kliniken und Praxen – ein solider Arm mit zwei Drehpunkten, der sich in eine GCX-Wandschiene einschiebt und den Bildschirm dorthin bringt, wo er gebraucht wird.

Angeboten wird ein Gebrauchtteil mit der GCX-Teilenummer WMM-0001-01B. Es ist von uns geprüft und weist keine nennenswerten Mängel auf.

Lieferumfang

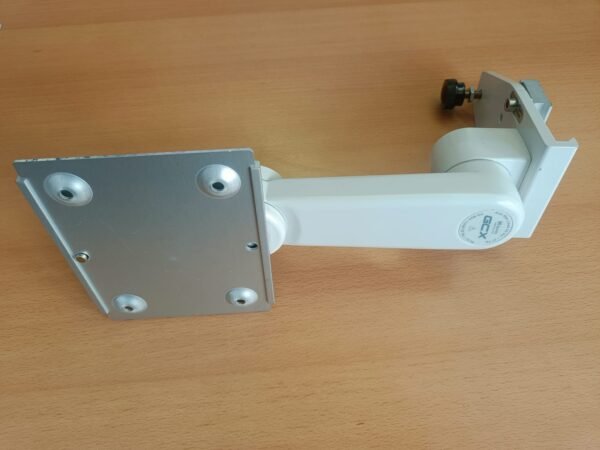

• GCX M-Serie Schwenkarm WMM-0001-01B mit VESA-Montageplatte

Nicht enthalten: Wandschiene, gerätespezifische Adapterplatten, Aufsatzplatten und Docking-Stationen. Das ist keine Sparmaßnahme, sondern Systemlogik – welche Adapterplatte Sie brauchen, hängt am Monitor. Sagen Sie uns, welches Gerät daran soll, dann suchen wir das passende Teil heraus.

Technische Daten

• Teilenummer: GCX WMM-0001-01B (M-Serie)
• Bauart: Schwenkarm mit fester Höhe, Montage in GCX-Wandschiene
• Armlänge: 12 Zoll (30,5 cm)
• Beweglichkeit: zwei Drehpunkte für die seitliche Führung, dazu Neigen und Schwenken
• Neigebereich: ± 30 Grad
• Geräteaufnahme: VESA FDMI 75 × 75 mm und 100 × 100 mm

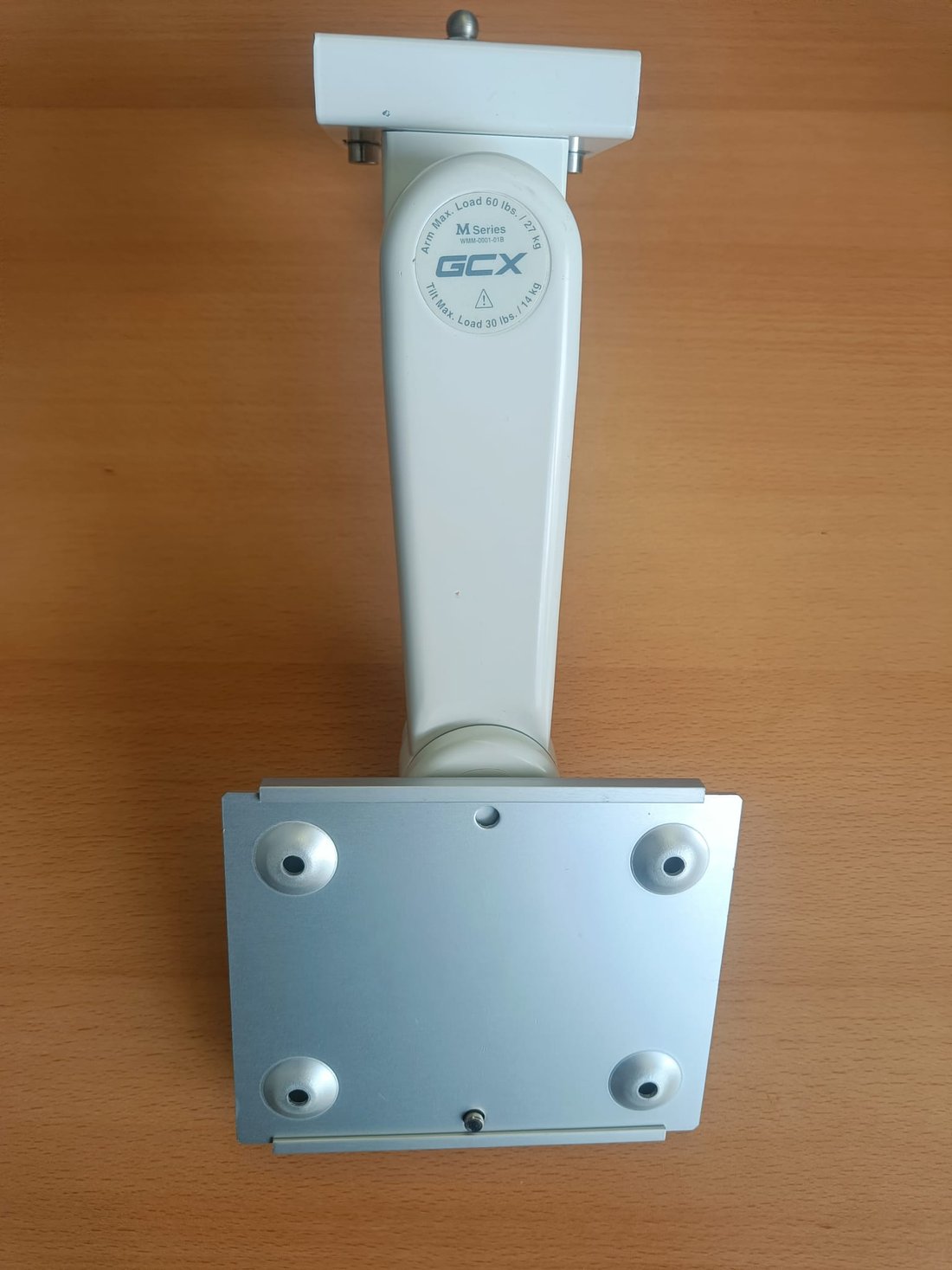

• Maximale Armlast: 60 lb / 27,2 kg
• Maximale Last an der Neigemechanik: 30 lb / 13,6 kg

Die beiden Lastangaben sind nicht dasselbe – und genau hier wird es im Alltag falsch gemacht. Der Arm als Ganzes trägt 27,2 kg. Sobald Sie die Neigefunktion nutzen, gilt die kleinere Zahl: 13,6 kg. Wer einen Monitor mit angedockten Modulen anbringt, kommt schneller an diese Grenze, als man denkt – wiegen Sie im Zweifel Monitor samt Modulen und Adapterplatte zusammen ab.

Passt der Arm zu meinem Aufbau?

Zwei Dinge müssen stimmen:

• Auf der Wandseite brauchen Sie eine GCX-Wandschiene. Der Arm wird in die Schiene eingeschoben und auf der gewünschten Höhe fixiert – er wird nicht direkt an die Wand geschraubt. Ist bei Ihnen noch keine Schiene montiert, gehört sie mit auf die Bestellung.
• Auf der Geräteseite sitzt vorn eine VESA-Platte mit 75er- und 100er-Lochbild. Monitore mit VESA-Rückseite lassen sich direkt anschrauben; Geräte mit herstellereigener Aufnahme – etwa Philips, Dräger oder Mindray – brauchen die passende Adapterplatte.

Nennen Sie uns Hersteller und Modell Ihres Monitors, dann sagen wir Ihnen, ob es direkt passt oder welches Zwischenstück fehlt.

Zustand und Prüfung

Es handelt sich um ein geprüftes Gebrauchtteil ohne nennenswerte Mängel; leichte Gebrauchsspuren am Lack sind bei einem Wandarm normal und beeinflussen die Funktion nicht. Wir kontrollieren vor dem Versand die Drehpunkte, die Friktion und die Unversehrtheit der Montageplatte.

Eine sicherheitstechnische Kontrolle gibt es für ein solches Halteteil nicht – es ist rein mechanisch und führt keinen Strom. Was Sie im Betrieb trotzdem regelmäßig tun sollten: die Befestigungsschrauben in der Schiene und an der Adapterplatte nachziehen und prüfen, ob der Arm die eingestellte Position noch hält. Ein Arm, der langsam absackt, ist das erste Anzeichen für nachlassende Friktion. Es gilt die Gewährleistung gemäß unseren AGB.

Anwendungsbereiche

• Patientenmonitor am Bettplatz auf Intensiv- und Wachstation
• OP-Saal und Einleitung
• Ambulanz und Notaufnahme
• Arztpraxis mit beengten Platzverhältnissen
• Ersatz für einen defekten Arm in einem vorhandenen GCX-Aufbau

Versand und Service

Der Arm geht als Paket auf die Reise. Wenn Sie mehrere Bettplätze ausrüsten, fragen Sie nach dem aktuellen Bestand – Gebrauchtteile sind mengenmäßig begrenzt und wir stellen Ihnen gern Arme mit vergleichbarem Zustand zusammen. Bei Fragen zur Wandschiene, zur passenden Adapterplatte oder zur Traglast erreichen Sie uns unter +49 202 75 840 800 oder per E-Mail an info@belamed.de.
